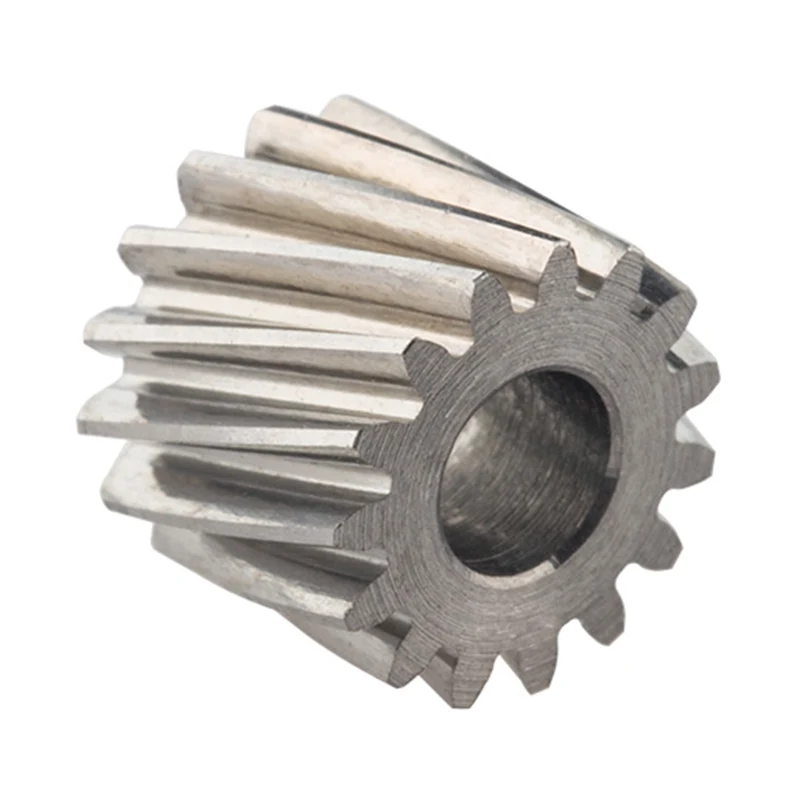

El engranaje cilíndrico helicoidal es uno de los principales productos de transmisión de precisión desarrollados por Xinzhe Blades para entornos de transmisión de potencia de alta velocidad y servicio pesado. En comparación con los engranajes rectos convencionales, este producto presenta una geometría de dientes helicoidales optimizada que garantiza un engrane más suave, una vibración reducida y un ruido de funcionamiento significativamente menor.
Fabricados con aceros de aleación de primera calidad, como 20CrMnTi y 40CrNiMo, combinados con tallado CNC de precisión, templado por carburación, bruñido de engranajes y estricta inspección dimensional, cada engranaje cilíndrico helicoidal está diseñado para cumplir con los exigentes requisitos de transmisión industrial.
Como fábrica profesional de China especializada en mecanizado de metales de precisión, Xinzhe Blades suministra soluciones de engranajes personalizadas para metalurgia, maquinaria de minería, equipos de materiales de construcción, nuevos sistemas de transmisión de energía, reductores industriales y maquinaria de automatización de alto rendimiento.
|
Parámetro |
Especificación |
|
Nombre del producto |
Engranaje cilíndrico helicoidal |
|
Gama de módulos |
1,5 – 12 mm |
|
Diámetro externo |
60 – 800 milímetros |
|
Ángulo de hélice |
8° – 20° |
|
Ángulo de hélice recomendado |
10° – 15° |
|
Ancho de cara |
15 – 100 milímetros |
|
Grado de precisión |
Norma ISO 6–7/DIN |
|
Opción de alta precisión |
Hasta el grado 5 |
|
Dureza superficial |
CDH 60–64 |
|
Rugosidad de la superficie |
Ra ≤ 0,8 μm |
|
Control de reacción |
0,01 – 0,03 milímetros |
|
Tolerancia dimensional |
±0,005 mm |
|
Dirección de rotación |
Mano izquierda/mano derecha |
|
Velocidad de funcionamiento |
≤ 3000 rpm |
|
Capacidad de torsión |
≥ 5000 N·m |
• 20CrMnTi
Excelente rendimiento de cementación, ideal para aplicaciones industriales de alto desgaste.
• 40CrNiMo
Alta tenacidad y resistencia a la fatiga para transmisión de cargas pesadas
• 42CrMo
Adecuado para entornos operativos de alto impacto
• Opciones de acero de aleación personalizadas disponibles a pedido
La estructura de engrane progresivo de los dientes helicoidales aumenta la relación de superposición en más del 40 % en comparación con los engranajes rectos, lo que reduce el ruido operativo entre un 20 % y un 30 %.
El área de contacto de los dientes más grande distribuye la tensión de manera más uniforme, lo que permite una transmisión de torsión y una resistencia al impacto superiores.
Las superficies de los dientes carburados con capas endurecidas mejoran la resistencia al desgaste y aumentan la vida útil operativa en aproximadamente un 40 %.
El bruñido de precisión reduce la pérdida por fricción, logrando una eficiencia de transmisión superior al 96%.
Xinzhe Blades puede optimizar:
• Relación de transmisión
• Perfil del diente
• Ángulo de hélice
• Distancia al centro
• Dirección de rotación
para adaptarse con precisión al equipamiento del cliente.
Nuestros productos de engranajes cilíndricos helicoidales se utilizan ampliamente en:
• Laminadores
• Reductores para siderurgia
• Sistemas de accionamiento de transportadores
• Reductores de trituradora
• Estaciones de mezcla
• Pulverizadores
• Accionamientos auxiliares de energía eólica
• Maquinaria de producción fotovoltaica
• Reductores de precisión
• Sistemas de servotransmisión
• Cajas de cambios
• Maquinaria CNC
|
Etapa del proceso |
Control Técnico |
|
Selección de materiales |
Abastecimiento de acero de aleación certificado |
|
Torneado CNC |
Mecanizado de alta concentricidad |
|
Tallado de engranajes |
Generación de perfil de diente de precisión |
|
Carburación y enfriamiento |
Dureza HRC 60–64 |
|
Tratamiento criogénico |
Reducción del estrés interno |
|
Pulido de engranajes |
Acabado de superficies |
|
Inspección dinámica |
Pruebas de descentramiento y concentricidad. |
|
Control de calidad final |
Inspección 100% dimensional |
Por favor proporcione:
• Módulo
• Número de dientes
• Distancia al centro
• Carga de torsión
• Velocidad de rotación
• Dirección del eje
Nuestro equipo de ingeniería recomendará la configuración óptima.
Sí. Como proveedor experimentado de China, Xinzhe Blades se especializa en componentes de transmisión OEM y mecanizados a medida.
Todos los productos cumplen con:
• GB/T 10095-2008
• Normas DIN
• Procedimientos internos de gestión de calidad ISO.
• Fabricante profesional de engranajes de precisión
• Fábrica de mecanizado CNC avanzado
• Estricto proceso de inspección de calidad
• Capacidad de entrega rápida
• Soporte de personalización de ingeniería
• Precios competitivos directos desde China
Con años de experiencia en componentes de transmisión metálica de precisión, Xinzhe Blades continúa brindando soluciones confiables de engranajes cilíndricos helicoidales para clientes de todo el mundo. Ya sea para reductores industriales estándar o maquinaria pesada altamente personalizada, ofrecemos precisión, durabilidad y rendimiento que cumplen con los exigentes requisitos operativos.
